在数控加工领域，圆弧盘类零件因其独特的几何形状和精度要求，常作为检验编程与加工能力的典型案例。本文将以一个具体的圆弧盘零件为例，详细阐述其在UG软件（现称Siemens NX）中从三维建模到数控编程（CAM）的完整流程，并重点介绍数控刀具的选择与应用策略。

一、 零件分析与三维建模

1. 零件图纸分析：
假设零件为一个带中心孔、外缘具有复杂凸台与凹槽的圆弧盘。关键特征包括：

• 主体：圆形盘状，带有一定厚度。
• 中心：标准通孔。
• 外缘：分布有数个圆弧凸台与连接凹槽，尺寸精度与表面粗糙度要求较高。

2. UG建模步骤：
- 创建草图： 在XY基准面上绘制零件的主轮廓，包括圆盘外径、中心孔以及凸台凹槽的轮廓线，充分使用约束和尺寸驱动确保精度。
- 特征建模： 使用“拉伸”命令生成盘体厚度；使用“拉伸”或“回转”命令创建凸台；使用“拉伸”切除或“腔体”命令生成凹槽。对于复杂过渡，可使用“边倒圆”、“面倒圆”等命令完成。
- 细节处理： 完成所有倒角、圆角等工艺特征。最终得到一个参数化、特征完整的三维实体模型，便于后续修改与加工关联。

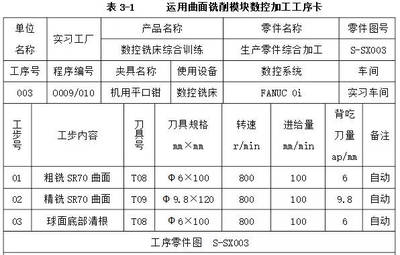

二、 加工工艺规划与数控刀具选择

合理的工艺规划是高效、高质量加工的前提。针对此圆弧盘零件，典型的加工顺序为：

1. 粗加工： 快速去除大部分余量。

• 刀具选择： 通常选用φ16或φ20的平底立铣刀（端铣刀）。刀杆刚性好，切削效率高。对于较深型腔，可选用加长刀杆或整体硬质合金铣刀以防振刀。

1. 半精加工： 为精加工留下均匀、少量的余量。

• 刀具选择： 根据轮廓形状选用φ10或φ12的平底立铣刀或球头铣刀（R5）。平底刀用于侧壁和台阶面，球头刀用于预加工曲面区域。

1. 精加工： 达到最终的尺寸精度和表面质量。

• 刀具选择： 这是关键环节，需根据特征细分：

• 侧壁与垂直面： 选用φ8或φ10的精加工立铣刀（如涂层硬质合金刀），确保侧壁垂直度与光洁度。

• 平面（上表面、台阶面）： 使用φ10或φ12的平底立铣刀进行面铣，可获得极佳的平面度。

• 圆弧曲面与复杂轮廓： 优先选用φ6或φ8的球头铣刀（R3/R4）。球头刀可以通过多轴联动或等高轮廓铣策略，精确地加工出光滑的曲面。

• 清根与角落： 对于粗、半精加工后残留的根部圆角，需使用更小直径的刀具，如φ4或φ6的立铣刀或球头刀进行局部清根加工。

1. 孔加工：

• 中心孔： 通常采用定心钻（点钻）→ 标准麻花钻 → 铰刀（如需高精度） 的工艺组合。

刀具选择核心原则： 在满足加工要求的前提下，尽量选用大直径、短悬伸的刀具以保证刚性；根据材料（如钢、铝）选择相应的涂层与槽型；精加工刀具的跳动需严格控制。

三、 UG CAM编程实例详解

在UG加工模块中，为上述零件创建加工程序：

1. 初始化设置： 创建几何体（指定工件和毛坯）、刀具（按上述规划创建所有刀具）、加工坐标系（MCS，通常设在工件顶面中心）。

1. 创建操作：

• 型腔铣（CAVITY_MILL）： 用于粗加工。选择粗加工立铣刀，设置合理的切削层、步距、进给率，采用“跟随周边”或“往复”的切削模式，高效去料。

• 深度轮廓铣（ZLEVEL_PROFILE）： 用于半精和精加工侧壁及陡峭曲面。选择半精或精加工立铣刀，设置每刀切削深度，生成等高线式的刀路。

• 固定轮廓铣（FIXED_CONTOUR）： 用于精加工复杂曲面。选择球头铣刀，驱动方法常用“区域铣削”或“流线”，通过设置切削模式、步距和投影矢量，生成光滑的3D刀路。

• 平面铣（PLANAR_MILL）： 用于精加工顶面及台阶平面。选择平底精铣刀，指定边界，生成高效的平面铣削刀路。

• 钻孔（DRILLING）： 创建中心孔的钻孔、铰孔循环。

1. 关键参数设置：

• 切削参数： 合理设置余量（侧面余量、底面余量）、拐角控制（光顺或减速）以防止过切或崩刃。

• 非切削移动： 精心设置进刀、退刀、移刀方式（如圆弧进刀、线性进刀），避免撞刀并提高表面质量。

• 进给率和速度： 根据刀具材料、工件材料和切削条件，设置主轴转速、切削进给率等。

1. 刀路模拟与验证： 使用“刀轨可视化”功能，进行2D或3D动态模拟，检查是否存在过切、碰撞、残留等问题，确保程序安全可靠。

1. 后处理： 使用与机床控制器匹配的后处理程序（如针对FANUC、Siemens系统），将生成的刀路转换为特定机床可执行的G代码（NC程序）。

四、

通过此实例可见，圆弧盘类零件的UG编程是一个系统性的工程，融合了三维建模、加工工艺、刀具知识和CAM软件操作。成功的关键在于：

1. 准确的特征建模为加工提供几何基础。
2. 基于零件特征的合理工艺规划和针对性的数控刀具选择。
3. 在UG CAM模块中灵活运用各种加工策略，并精细优化切削参数。

掌握这一流程，不仅能够高效完成此类零件的编程与加工，其思路与方法也可迁移至更复杂的多轴及模具加工中，是数控编程工程师的核心技能。
